Válvula tipo joystick

Las válvulas tipo joystick LT-1-2TH6 están diseñadas para su uso en sistemas de válvulas de control direccional de múltiples secciones con pilotaje hidráulico. El movimiento de la palanca genera una señal de presión piloto proporcional que acciona de forma remota la corredera de la válvula principal, permitiendo el control indirecto de los circuitos hidráulicos de alta presión mediante un circuito piloto de baja presión.

Solicitar un presupuesto

Este principio de funcionamiento proporciona un control preciso, suave y de bajo esfuerzo, mejorando la maniobrabilidad del sistema hidráulico y la comodidad del operador.
La válvula admite configuraciones de múltiples secciones, lo que la hace adecuada para una amplia variedad de sistemas de control direccional multivía que requieren accionamiento mediante pilotaje hidráulico. Su diseño flexible y fiable permite su integración en diferentes tipos de maquinaria móvil e industrial que demandan un control eficiente y coordinado.

Características y ventajas Pautas de selección

Características y ventajas

• Múltiples modos de funcionamiento: Admite retorno por muelle, bloqueo en posición (retención) y posicionamiento por fricción, lo que permite adaptarse a diferentes hábitos de manejo y condiciones de trabajo.
• Capacidad de combinación multisector: Adecuado para el control centralizado de múltiples actuadores.
• Fiabilidad demostrada: Ha superado las pruebas de durabilidad de 500,000 ciclos de SANY Heavy Industry, cumpliendo con los requisitos de fiabilidad de los componentes de control para maquinaria de ingeniería.

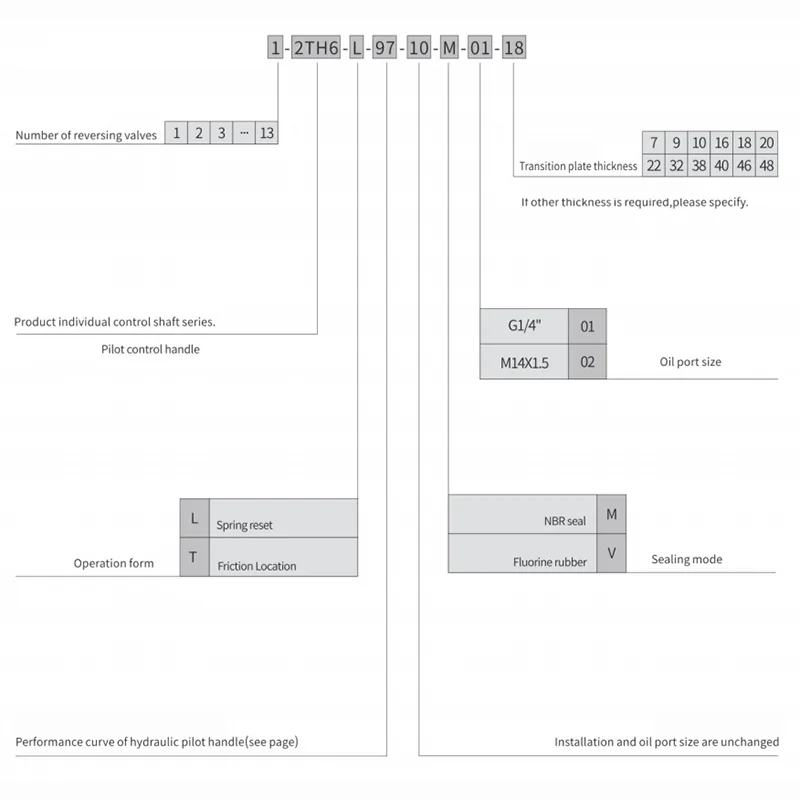

Pautas de selección

Diagrama

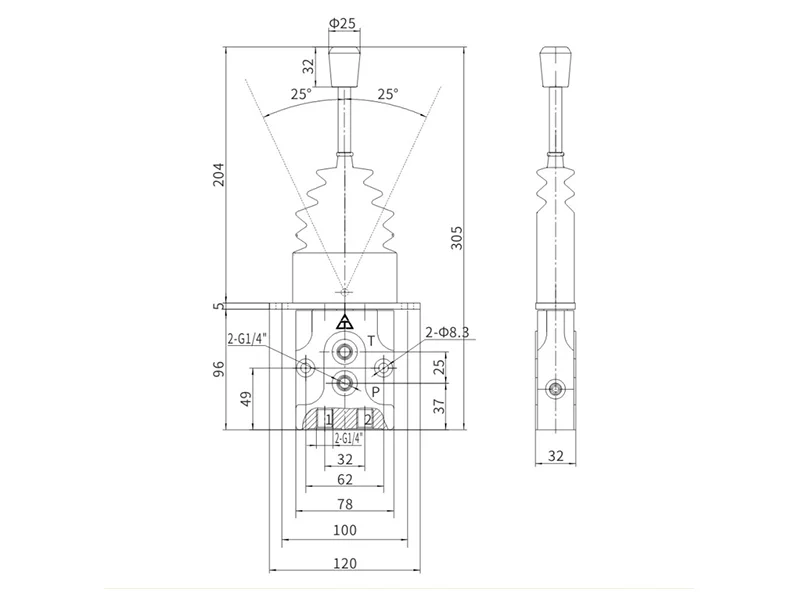

Plano de dimensiones

Curva de rendimiento presión-desplazamiento de la válvula tipo joystick hidráulico

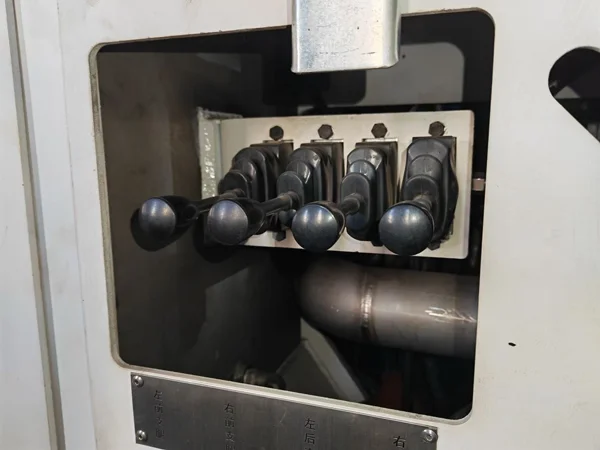

Una máquina de rehabilitación de carreteras fabricada por una empresa de Pekín, equipada con válvulas de joystick de pilotaje hidráulico LT-4-2TH6 de cuatro secciones.

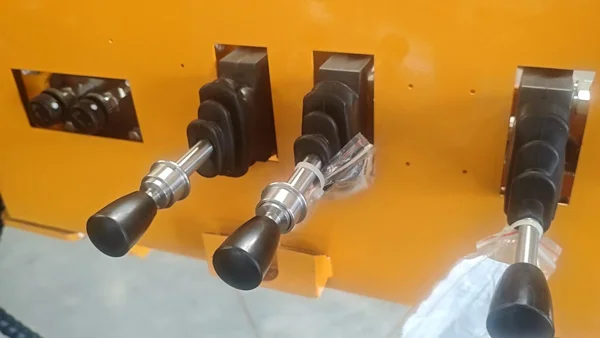

Una máquina de perforación direccional horizontal fabricada por una filial de XCMG, equipada con válvulas de control tipo joystick de pilotaje hidráulico LT-3-2TH6 de tres secciones.

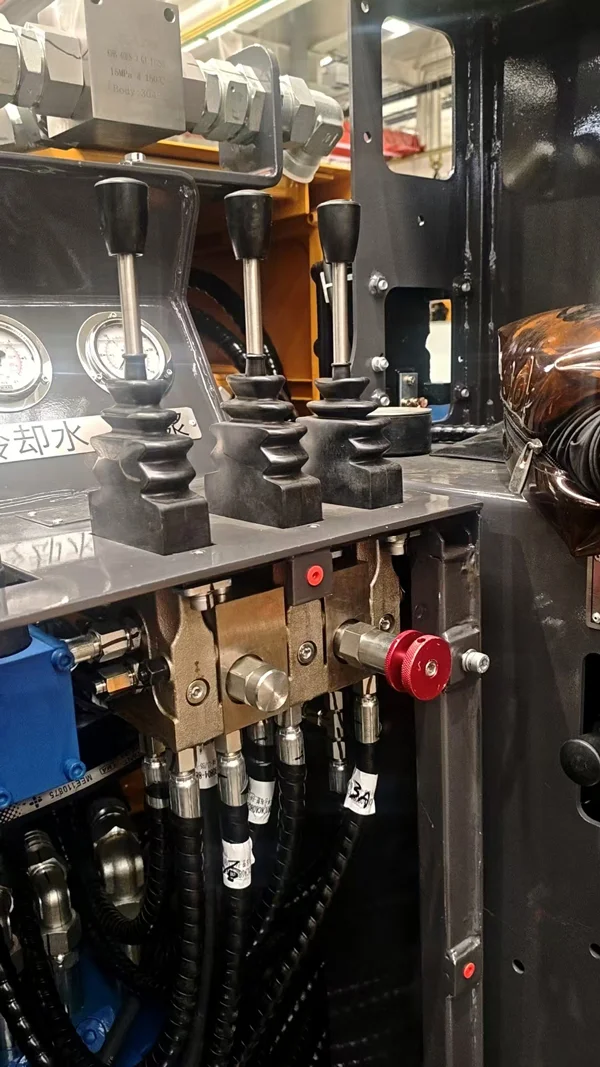

Una máquina de perforación direccional horizontal fabricada por una filial de XCMG, que utiliza válvulas de control tipo joystick con piloto hidráulico LT-3-2TH6 de tres secciones.

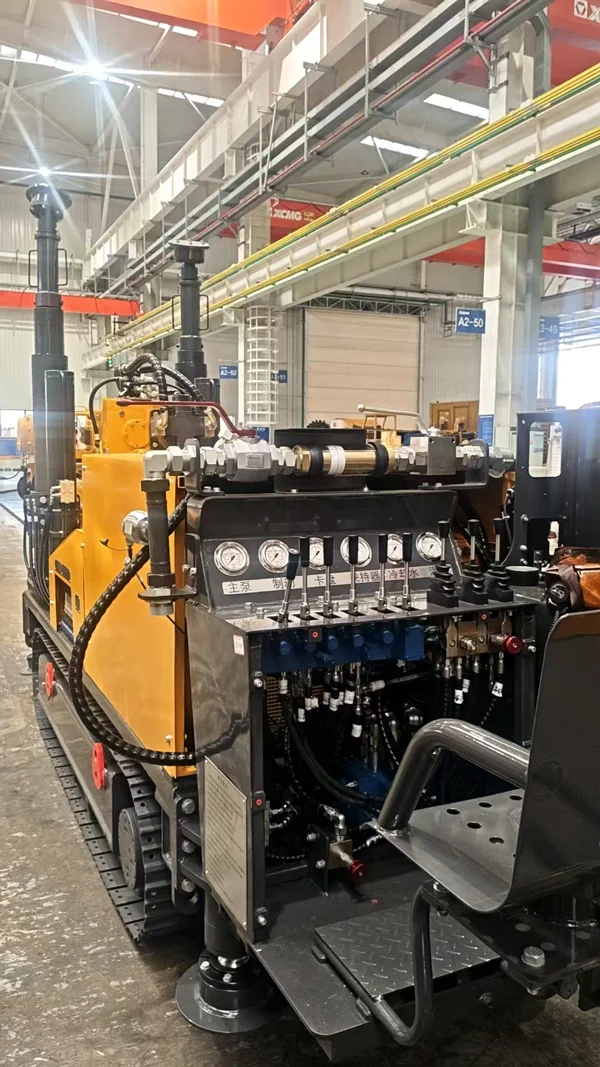

Una máquina de perforación direccional horizontal fabricada por una filial de XCMG, equipada con válvulas de control tipo joystick de pilotaje hidráulico LT-3-2TH6 de tres secciones.

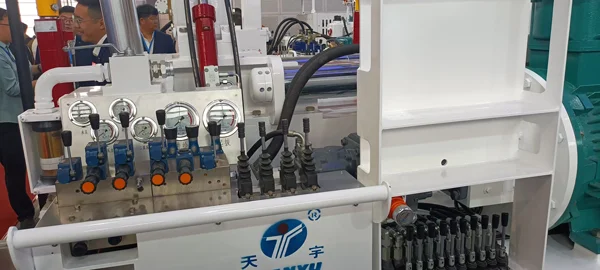

Un equipo de perforación direccional horizontal exhibido por una empresa con sede en Jiangsu en la feria CICEME, equipado con válvulas de control tipo joystick con pilotaje hidráulico LT-4-2TH6.
