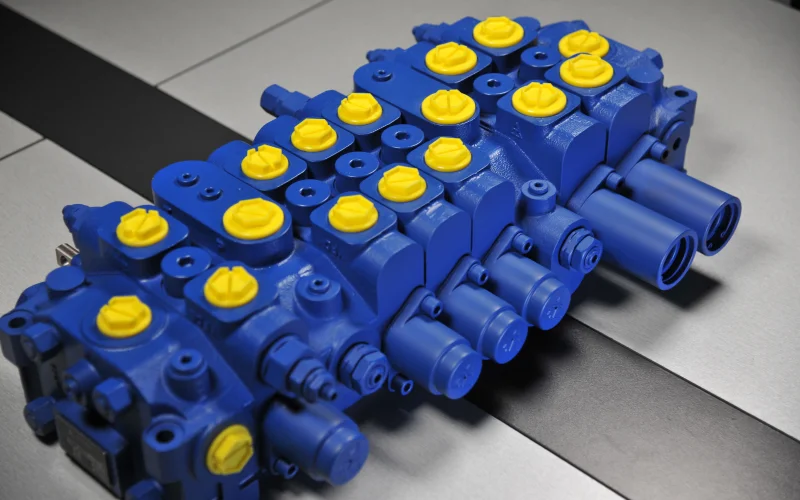

Válvula direccional hidráulica 5DP20GL
La válvula de control direccional de múltiples carretes o palancas 5DP20GL está diseñada específicamente para los sistemas de control de la superestructura de grúas sobre camión totalmente hidráulicas con capacidades de 8 a 16 toneladas.
Presenta una estructura direccional de tipo seccional con conductos de flujo internos integrados en el propio cuerpo de la válvula. Mediante la combinación de múltiples secciones, permite el control centralizado de los actuadores encargados de funciones clave como elevación, abatimiento, extensión telescópica, giro y accionamiento del cabrestante.
El cuerpo de la válvula incorpora un diseño de circuito de aceite en serie. A través del desplazamiento de los carretes, el flujo hidráulico se distribuye de manera secuencial entre los distintos circuitos, lo que permite realizar tanto movimientos independientes como operaciones combinadas de la grúa con gran precisión y estabilidad.
Solicitar un presupuesto
El cuerpo de la válvula incorpora un diseño de circuito de aceite en serie. A través del desplazamiento de los carretes, el flujo hidráulico se distribuye de manera secuencial entre los distintos circuitos, lo que permite realizar tanto movimientos independientes como operaciones combinadas de la grúa con gran precisión y estabilidad.
Especificaciones técnicas
| Medio de fluido | Aceite hidráulico |
|---|---|
| Tipo de montaje | Conexión roscada |
| Tipo de control | Manual / Hidráulico |
| Material de sellado | NBR / FKM (Viton) |
| Material del cuerpo | Hierro fundido |
| Diámetro nominal | 20mm |
| Caudal máximo | 250L/min |
| Presióm máx. de trabajo | 315bar |

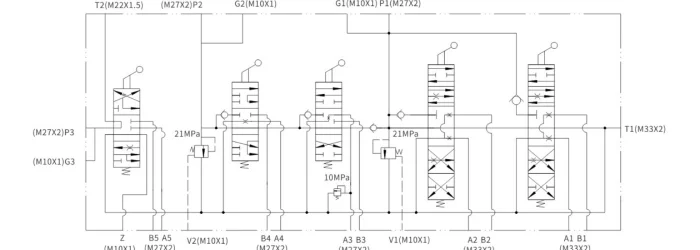

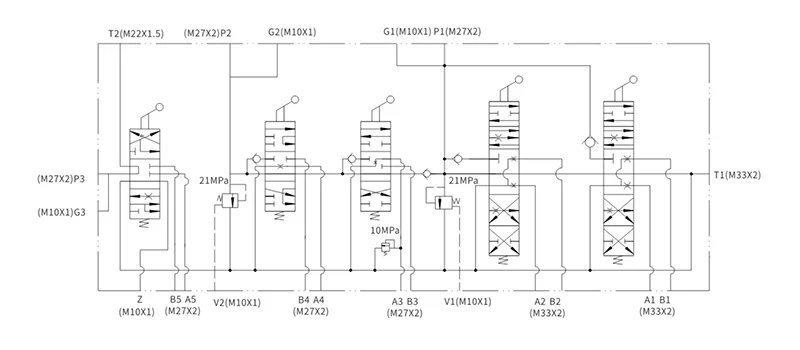

Diagrama

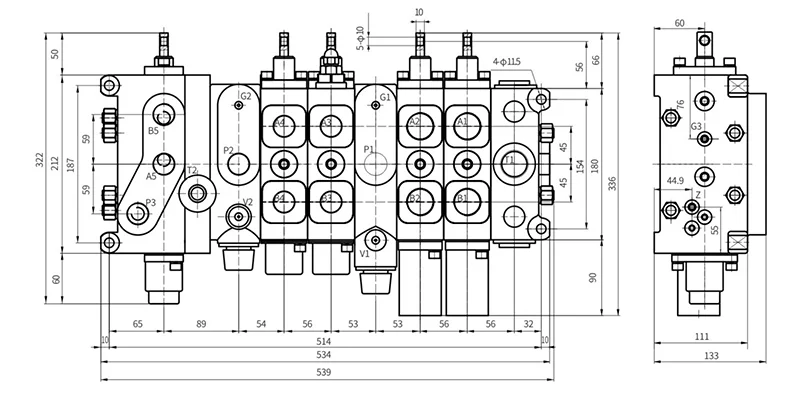

Plano de dimensiones
Características y ventajas
- Adaptación para el funcionamiento del cabrestante: Admite la combinación de doble bomba con una corredera de cinco posiciones y control de modo dual, lo que resulta adecuado para operar el cabrestante bajo condiciones de carga variables.
- Estructura compacta: La estructura seccional con conductos de flujo internos integrados por fundición reduce la tubería externa, facilitando una disposición compacta y la integración del sistema.
- Diseño de circuito de aceite en serie: Lógica clara de suministro de aceite con una respuesta de movimiento predecible.
- Configuración personalizable: Las disposiciones y configuraciones del circuito pueden ajustarse según las condiciones operativas generales de la máquina.
Proyectos de aplicación de clientes

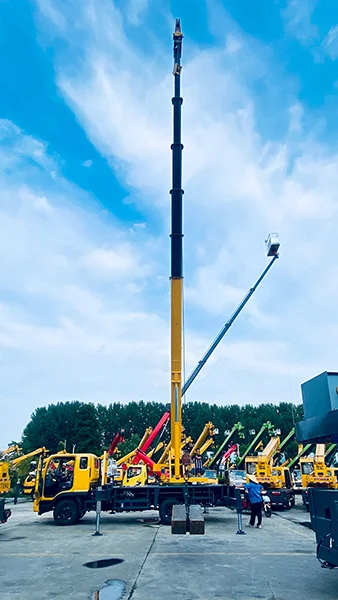

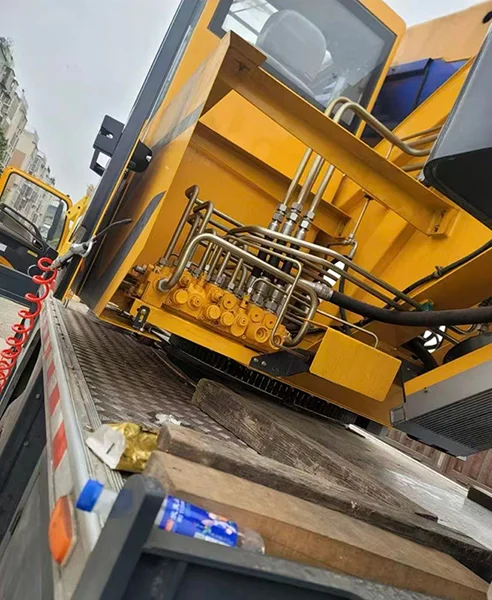

Grúas sobre camión fabricadas por Liugong Machinery: equipadas con válvulas de control direccional de múltiples secciones de la serie 5DP, suministradas por Lite Hydraulic.
Grúas sobre camión fabricadas por una empresa con sede en Shandong: utilizan válvulas de control direccional de múltiples secciones de la serie 5DP suministradas por Lite Hydraulic.

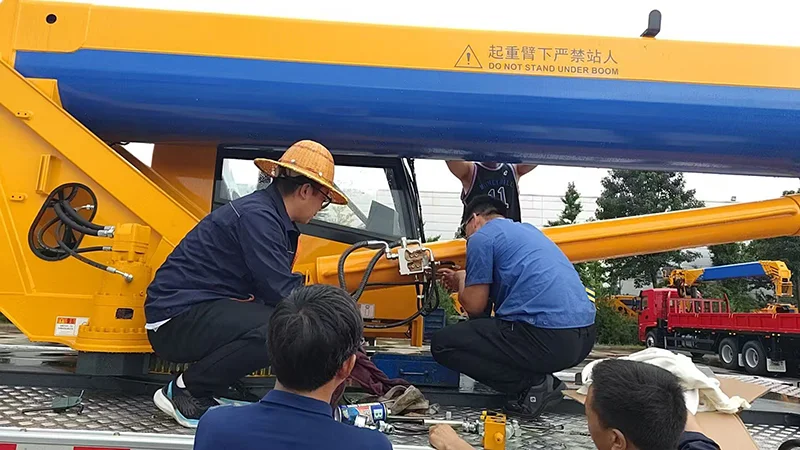

Grúas sobre camión fabricadas por una empresa con sede en Henan: puesta en marcha en obra realizada conjuntamente por nuestro equipo técnico y los ingenieros del fabricante original (OEM), utilizando válvulas de control direccional de múltiples secciones de la serie 5DP fabricadas por Lite Hydraulic.
