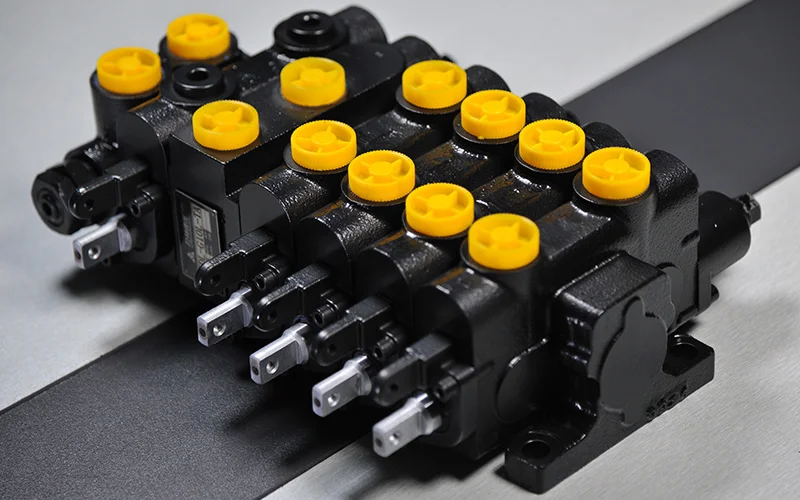

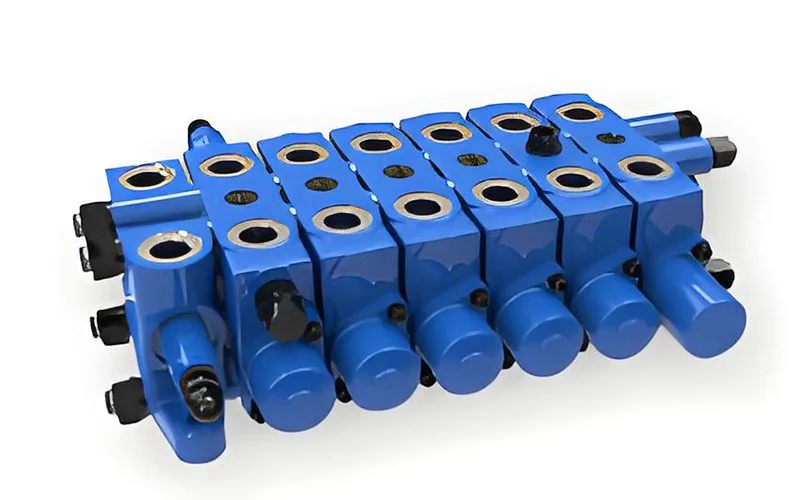

Válvula de control direccional hidráulica
Válvula de control hidráulico DL
Las válvulas de control direccional hidráulico de la serie DL son válvulas modulares de diseño seccional desarrolladas para aplicaciones exigentes en maquinaria minera, equipos de construcción, maquinaria de elevación y transporte, así como en una amplia variedad de sistemas hidráulicos industriales. Están diseñadas para gestionar de forma centralizada múltiples actuadores hidráulicos mediante un único conjunto de válvulas, mejorando la eficiencia y el control operativo del sistema.
Su estructura modular permite configurar diferentes tamaños de puerto, capacidades de caudal y funciones de control según los requisitos específicos de cada aplicación. Además, pueden incorporar válvulas de alivio de presión, válvulas de retención y otros elementos de protección, proporcionando un funcionamiento seguro, estable y fiable en diversos circuitos hidráulicos. Gracias a su flexibilidad de configuración, diseño robusto y facilidad de integración, la válvula direccional hidráulica serie DL constituye una solución eficiente para fabricantes de maquinaria y usuarios industriales que buscan un control hidráulico preciso, una mayor fiabilidad operativa y un rendimiento duradero en condiciones de trabajo exigentes.
Solicitar un presupuesto
Su estructura modular permite configurar diferentes tamaños de puerto, capacidades de caudal y funciones de control según los requisitos específicos de cada aplicación. Además, pueden incorporar válvulas de alivio de presión, válvulas de retención y otros elementos de protección, proporcionando un funcionamiento seguro, estable y fiable en diversos circuitos hidráulicos. Gracias a su flexibilidad de configuración, diseño robusto y facilidad de integración, la válvula direccional hidráulica serie DL constituye una solución eficiente para fabricantes de maquinaria y usuarios industriales que buscan un control hidráulico preciso, una mayor fiabilidad operativa y un rendimiento duradero en condiciones de trabajo exigentes.
Especificaciones
| Medio de fluido | Aceite hidráulico |
|---|---|
| Tipo de montaje | Conexión roscada |
| Tipo de control | Manual / Hidráulico |
| Material de sellado | NBR/FKM (Viton) |
| Material del cuerpo | Hierro fundido |
| Diámetro nominal (mm) | Caudal nominal (L/min) | Presióm máx. de trabajo |
| 15 (DL15) | 100 | 315bar |
| 20 (DL20) | 150 | 315bar |
| 25 (DL25) | 250 | 315bar |

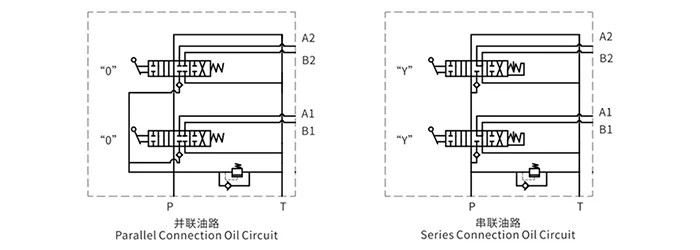

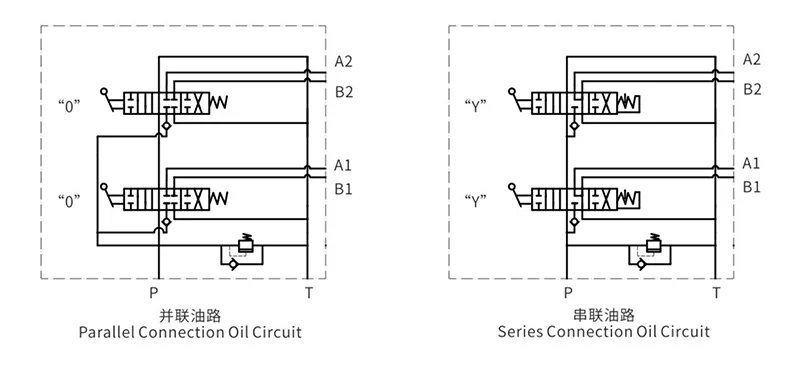

Diagrama

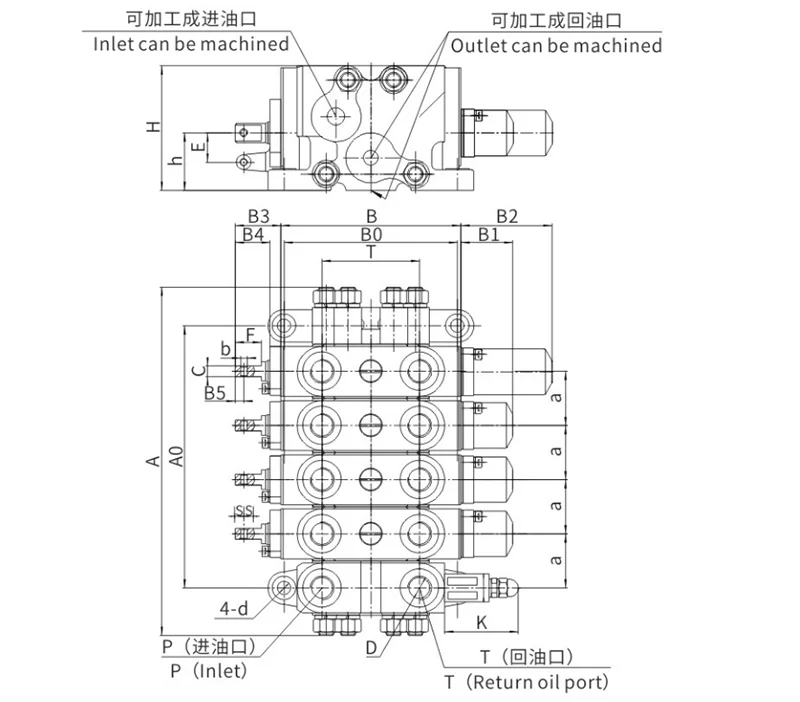

Plano de dimensiones
Características y ventajas
- Estructura modular seccional: El diseño de válvula seccional, basado en secciones intercambiables, permite una configuración flexible del número de circuitos según los requisitos del sistema.
- Configuraciones de circuitos múltiples: Admite circuitos en paralelo, circuitos de aceite en serie y disposiciones de circuitos serie-paralelo, lo que hace que las válvulas sean adaptables a diferentes arquitecturas de sistemas hidráulicos.
- Capacidad de instalación de válvulas auxiliares: Las interfaces designadas permiten la instalación mediante conexión directa de válvulas auxiliares, tales como válvulas de sobrecarga y válvulas de reposición, ampliando así la funcionalidad general del sistema.
- Múltiples opciones de control y funciones de palanca o carrete (spool): Se dispone de diversas funciones de palanca o carrete (spool) y configuraciones de retención o centrado. Asimismo, se admiten opciones de control manual y pilotaje hidráulico, facilitando la adaptación a los distintos requisitos de maquinaria de fabricantes de equipos originales (OEM).
Proyectos de aplicación de clientes

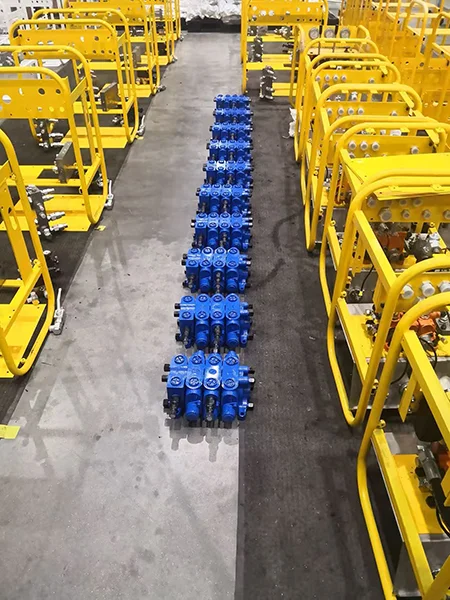

Una plataforma de perforación de tipo dividido modelo 3200, fabricada por el Instituto de Investigación de Xi’an del China Coal Technology & Engineering Group, que utiliza válvulas de control direccional de múltiples palancas (spool) de la serie DL suministradas por Lite.
