Manifold hidráulico con detección de carga

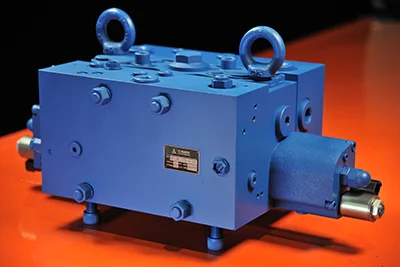

Manifold hidráulico con detección de carga, QFZMG32H
El bloque de válvulas hidráulicas (manifold hidráulico) con detección de carga QFZMG32H está diseñado para aplicaciones de alta presión y alto caudal que demandan un control preciso y un rendimiento estable en condiciones de trabajo exigentes. Su diseño incorpora tecnología avanzada con detección de carga (Load-Sensing) basada en el principio LUDV, permitiendo una distribución proporcional y equilibrada del caudal entre múltiples actuadores mediante la compensación automática de la presión de carga.
El manifold hidráulico QFZMG32H es especialmente adecuado para sistemas hidráulicos de maquinaria de construcción y equipos móviles de alto rendimiento, donde la estabilidad del caudal y la precisión del control son factores críticos. Además, admite tanto control hidráulico proporcional como control electrónico proporcional, ofreciendo una elevada flexibilidad para integrarse en sistemas hidráulicos modernos y automatizados.
Características y ventajas
- Mecanismo de distribución de caudal LUDV: cuando el caudal del sistema es insuficiente, este se distribuye proporcionalmente entre los actuadores, manteniendo la continuidad de las operaciones combinadas.
- Control proporcional con ajuste preciso: admite control proporcional y permite un ajuste fino del caudal mediante la limitación de la carrera de la palanca (spool).
- Diseño orientado a la estabilidad del sistema: las válvulas de alivio de presión secundaria y los compensadores de presión de carga integrados proporcionan una alta repetibilidad y una baja histéresis.
- Capacidad de ajuste a nivel de sistema: admite funciones de descarga de baja potencia y características de caudal personalizables en las secciones direccionales, lo que permite una adaptación eficaz a diferentes condiciones operativas.
Pautas de selección
Manifold hidráulico de 4 carretes con detección de carga
Manifold hidráulico de 5 carretes con detección de carga
Manifold hidráulcio de 5 carretes (entrada intermedia con flujo combinado)
Especificaciones
| Medio de fluido | Aceite hidráulico |
|---|---|
| Tipo de montaje | Conexión bridada |
| Tipo de control | Hidráulico/Solenoide |
| Material de sellado | NBR/FKM (Viton) |
| Material del cuerpo | Hierro fundido |
| Diámetro nominal | 32mm |
| Caudal máximo | 600L/min |
| Presióm máx. de trabajo | 350bar |

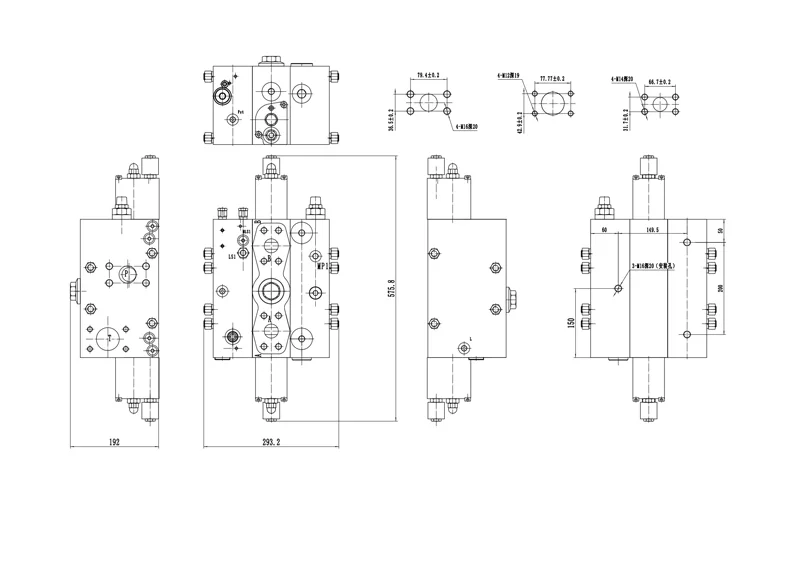

Plano de dimensiones

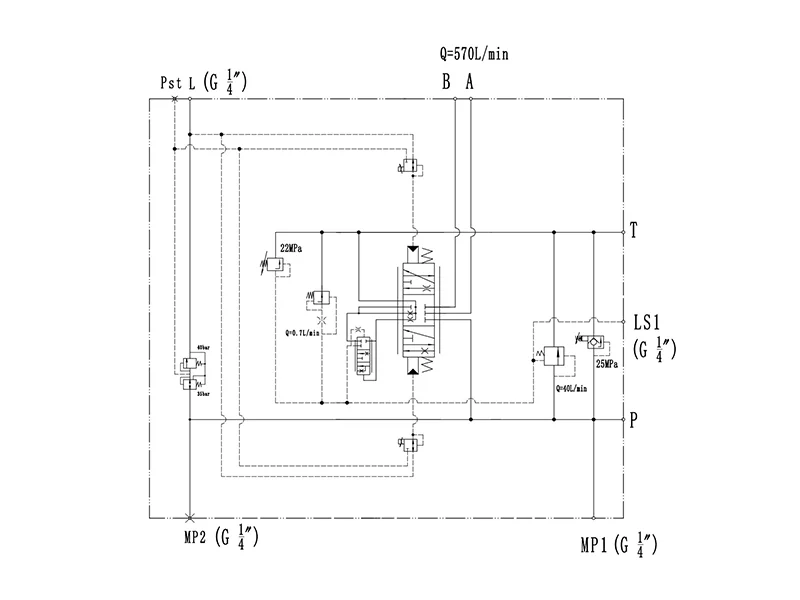

Diagrama
Proyectos de clientes
Un camión volquete minero exhibido por Shantui Heavy Industry en la feria Bauma Shanghai 2024, equipado con un manifold hidráulico con detección de carga de la serie QFZMG32.
Una máquina perforadora rotativa fabricada por una empresa de maquinaria de construcción en China, que utiliza un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG28H.
Equipo de perforación direccional fabricado por una empresa china con sede en Guizhou, que utiliza un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG28H.
Equipo de perforación para carreteras fabricado por un fabricante chino de maquinaria de perforación, equipado con un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG15H.
Un prototipo de vehículo de orugas, desarrollado por una empresa cotizada de la provincia de Hebei, probado con un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG14H.
