Bloque hidráulico con detección de carga

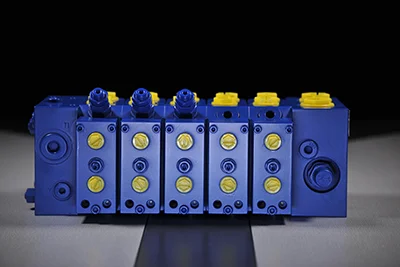

Bloque hidráulico con detección de carga, QFZMG15H
El bloque hidráulico con detección de carga QFZMG15H está diseñado bajo el principio detección de carga o Load-Sensing (LS) con precompensación, permitiendo ajustar de forma inteligente el caudal suministrado por la bomba hidráulica en función de la demanda real de los actuadores. Gracias a este sistema de retroalimentación de carga, se consigue una correspondencia precisa entre el flujo disponible y las necesidades operativas del equipo, optimizando tanto la eficiencia como el rendimiento del sistema.
Características y ventajas
- Control con detección de carga y precompensación: Se logra un control de caudal estable mediante la retroalimentación de carga, lo que hace que la válvula sea adecuada para aplicaciones de movimiento de precisión.
- Excelente rendimiento de control fino (inching): Diseñada para condiciones de operación que requieren un movimiento suave y una alta capacidad de control.
- Múltiples opciones de control: Admite control manual, pilotaje hidráulico, control eléctrico y control mediante bus CAN, lo que facilita una integración flexible en el sistema.
- Adaptación personalizable a las condiciones de operación: Es posible realizar configuraciones y ajustes de parámetros basados en funciones estándar para adaptarse a los requisitos de diferentes aplicaciones.

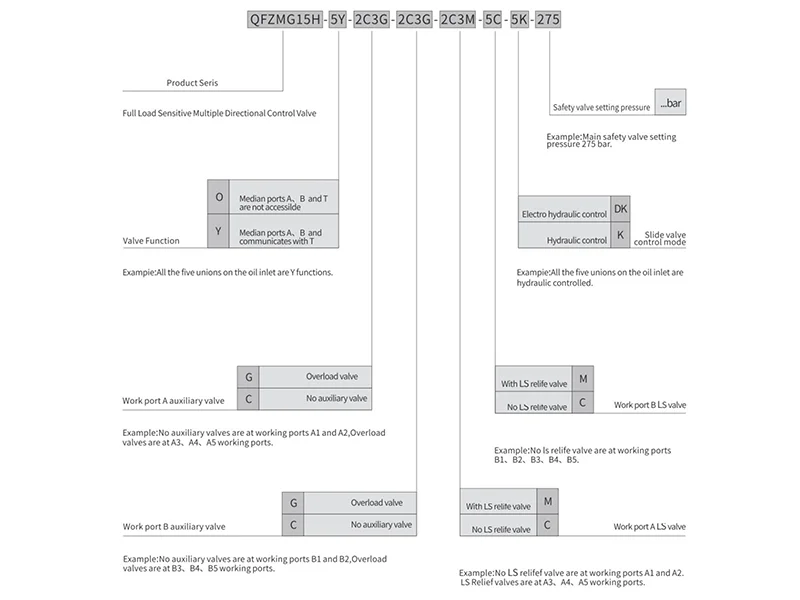

Pautas de selección
Manifold hidráulico de 5 carretes con detección de carga
Bloque hidráulico de 7 carretes con detección de carga
Bloque hidráulico de 3 carretes con detección de carga
Especificaciones
| Medio de fluido | Aceite hidráulico |
|---|---|
| Tipo de montaje | Conexión roscada |
| Tipo de control | Manual / Hidráulico/Solenoide/CAN-Bus |
| Material de sellado | NBR/FKM (Viton) |
| Material del cuerpo | Hierro fundido |
| Diámetro nominal | 15mm |
| Caudal máximo | 200L/min |
| Presióm máx. de trabajo | 350bar |

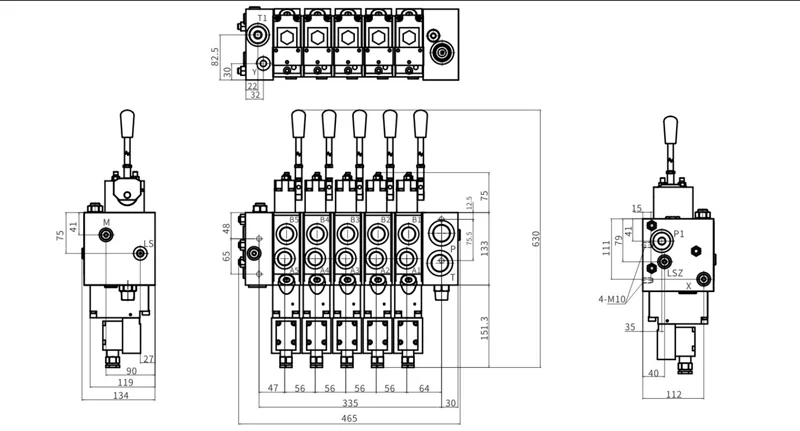

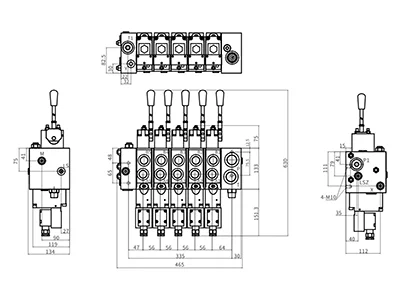

Plano de dimensiones

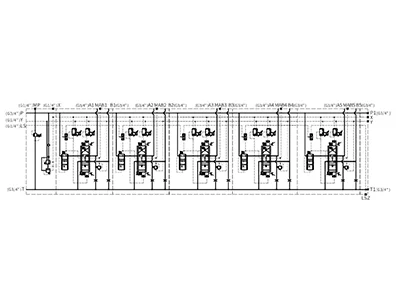

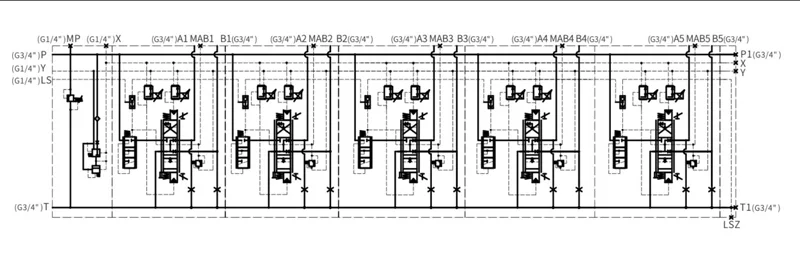

Diagrama
Proyectos de clientes

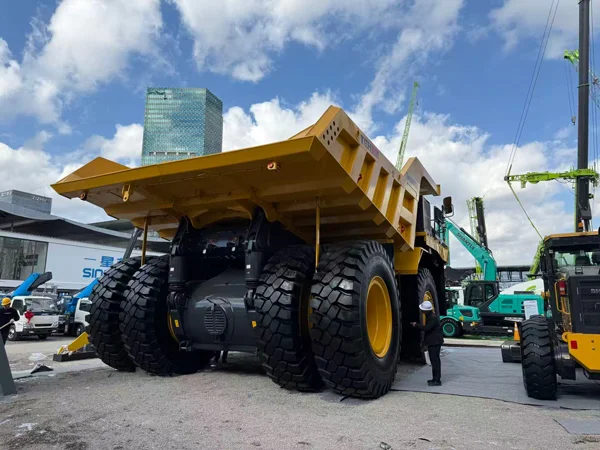

Un camión volquete minero exhibido por Shantui Heavy Industry en la feria Bauma Shanghai 2024, equipado con un manifold hidráulico con detección de carga de la serie QFZMG32.

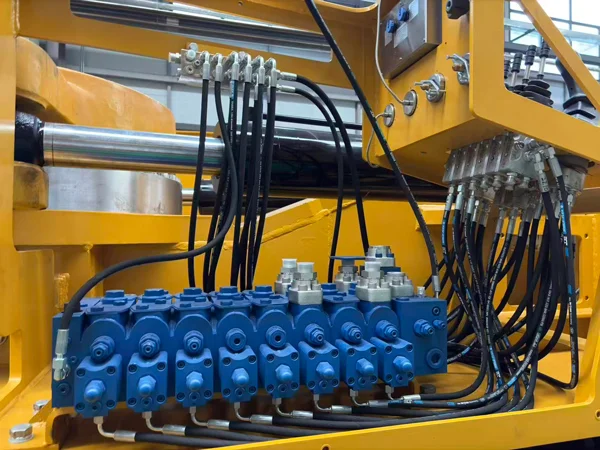

Una máquina perforadora rotativa fabricada por una empresa de maquinaria de construcción en China, que utiliza un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG28H.

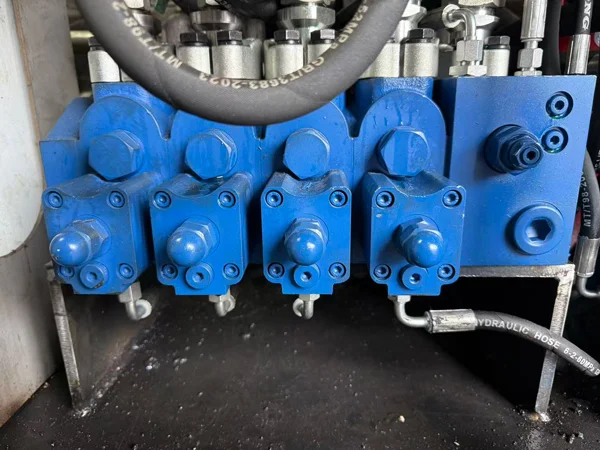

Equipo de perforación direccional fabricado por una empresa china con sede en Guizhou, que utiliza un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG28H.
Equipo de perforación para carreteras fabricado por un fabricante chino de maquinaria de perforación, equipado con un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG15H.
Un prototipo de vehículo de orugas, desarrollado por una empresa cotizada de la provincia de Hebei, probado con un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG14H.
