Colector hidráulico con detección de carga
Colector hidráulico con detección de carga, QFZMG12H
El bloque de válvulas hidráulicas con detección de carga QFZMG12H está diseñado bajo el principio de precompensación con tecnología de detección de carga (Load-Sensing), permitiendo suministrar el caudal necesario en función de la demanda real de los actuadores. Gracias a este sistema, se mantiene una velocidad de movimiento estable e independiente de las variaciones de carga, mejorando la precisión y el control del sistema hidráulico.
Características y ventajas
- Control de detección de carga con precompensación: se logra un suministro de caudal estable mediante la retroalimentación de carga, lo que hace que la válvula sea adecuada para un control de movimiento fino y preciso.
- Excelente rendimiento en movimientos de ajuste fino (inching): mejora la controlabilidad y la precisión en condiciones de funcionamiento a baja velocidad y con recorridos cortos.
- Diseño energéticamente eficiente: gracias al control de detección de carga, se reducen eficazmente la pérdida de energía del sistema y el consumo de potencia.

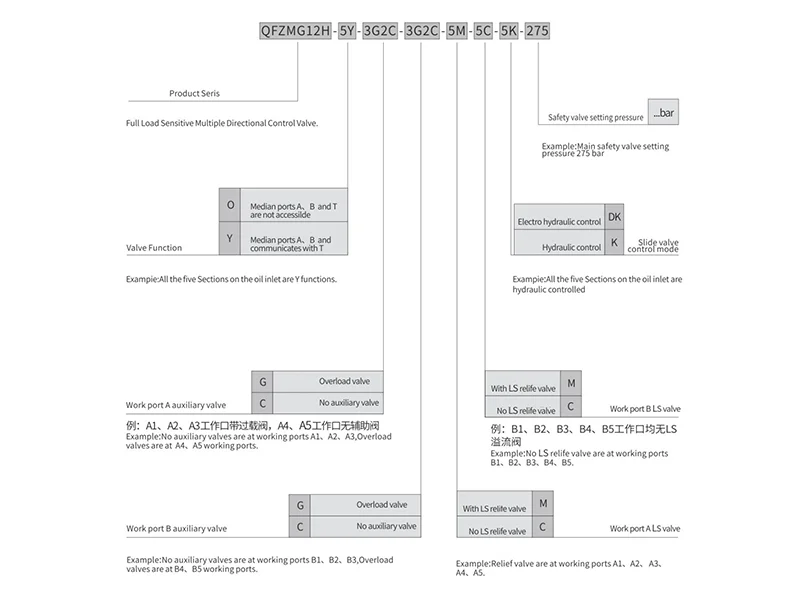

Pautas de selección
Colector hidráulico de 5 carretes con detección de carga
Colector hidráulico de 7 carretes con detección de carga
Especificaciones
| Medio de fluido | Aceite hidráulico |
|---|---|
| Tipo de montaje | Conexión roscada |
| Tipo de control | Manual / Hidráulico/Solenoide |
| Material de sellado | NBR/FKM (Viton) |
| Material del cuerpo | Hierro fundido |
| Diámetro nominal | 12mm |
| Caudal máximo | 100L/min |
| Presióm máx. de trabajo | 350bar |

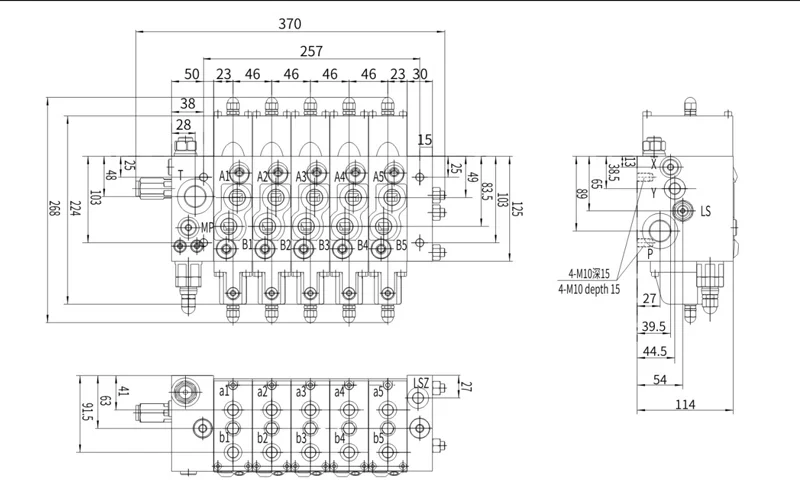

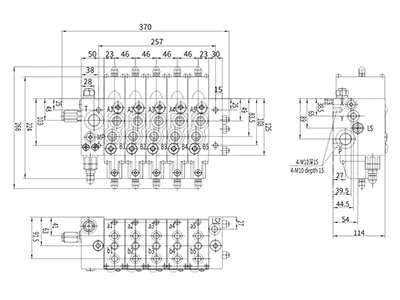

Plano de dimensiones

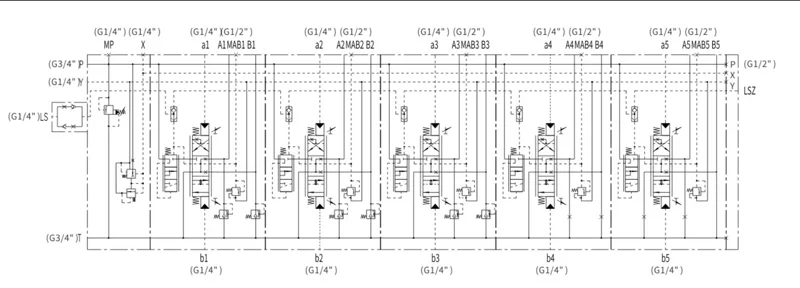

Diagrama
Proyectos de clientes
Un camión volquete minero exhibido por Shantui Heavy Industry en la feria Bauma Shanghai 2024, equipado con un manifold hidráulico con detección de carga de la serie QFZMG32.
Una máquina perforadora rotativa fabricada por una empresa de maquinaria de construcción en China, que utiliza un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG28H.
Equipo de perforación direccional fabricado por una empresa china con sede en Guizhou, que utiliza un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG28H.
Equipo de perforación para carreteras fabricado por un fabricante chino de maquinaria de perforación, equipado con un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG15H.
