Colector hidráulico con detección de carga

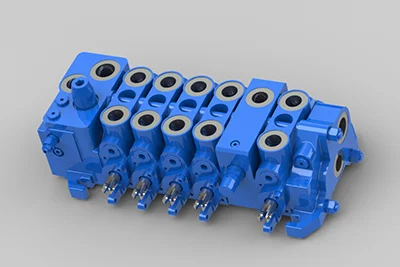

Manifold hidráulico con detección de carga, QFZMG14H
El colector hidráulico con detección de carga QFZMG14H está diseñado bajo el principio LUDV, lo que permite una distribución del caudal independiente de la presión de carga entre las diferentes secciones de la válvula. Este principio garantiza una respuesta proporcional estable y constante, incluso durante operaciones combinadas con múltiples actuadores funcionando simultáneamente.
Su estructura seccional compacta facilita la configuración flexible de distintos conjuntos de válvulas según los requisitos específicos de cada sistema hidráulico, optimizando el diseño y la integración en maquinaria móvil e industrial.
Su estructura seccional compacta facilita la configuración flexible de distintos conjuntos de válvulas según los requisitos específicos de cada sistema hidráulico, optimizando el diseño y la integración en maquinaria móvil e industrial.
Características y ventajas
- Mecanismo de distribución de flujo LUDV: La distribución de flujo de cada sección de la válvula es independiente de la presión de carga, lo que garantiza un movimiento proporcional estable durante operaciones combinadas.
- Amplia compatibilidad con bombas: Apto para su uso tanto con sistemas de bomba de caudal fijo como de caudal variable.
- Protección y control flexibles del sistema: Admite múltiples métodos de control y cuenta con funciones de protección de presión de varias etapas.
- Adaptación personalizable a las condiciones de operación: Es posible realizar ajustes de configuración sobre la estructura estándar para satisfacer los requisitos de diversos equipos y aplicaciones.

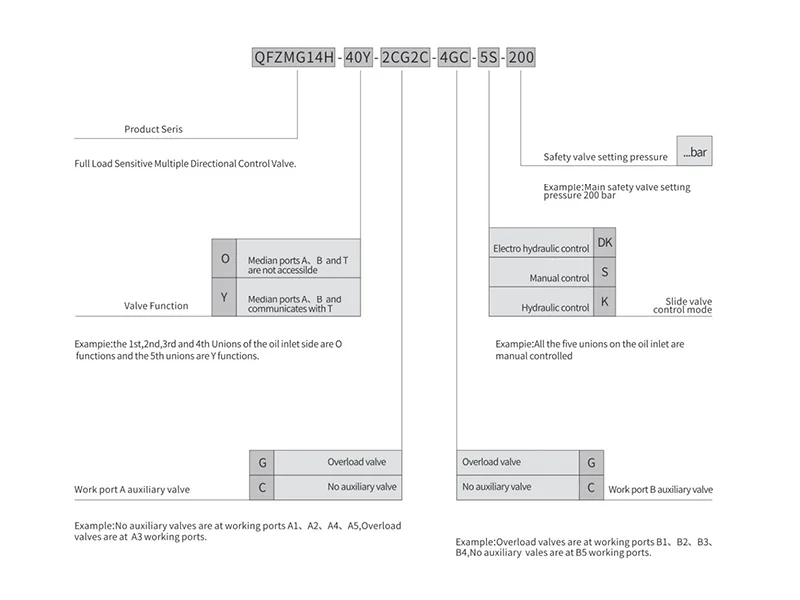

Pautas de selección
Colector hidráulico de 3 palancas con detección de carga
Colector hidráulico de 4 palancas con detección de carga
Especificaciones
| Medio de fluido | Aceite hidráulico |
|---|---|
| Tipo de montaje | Conexión roscada |
| Tipo de control | Manual / Hidráulico/Solenoide |
| Material de sellado | NBR/FKM (Viton) |
| Material del cuerpo | Hierro fundido |
| Diámetro nominal | 14mm |
| Caudal máximo | 170L/min |
| Presióm máx. de trabajo | 250bar |

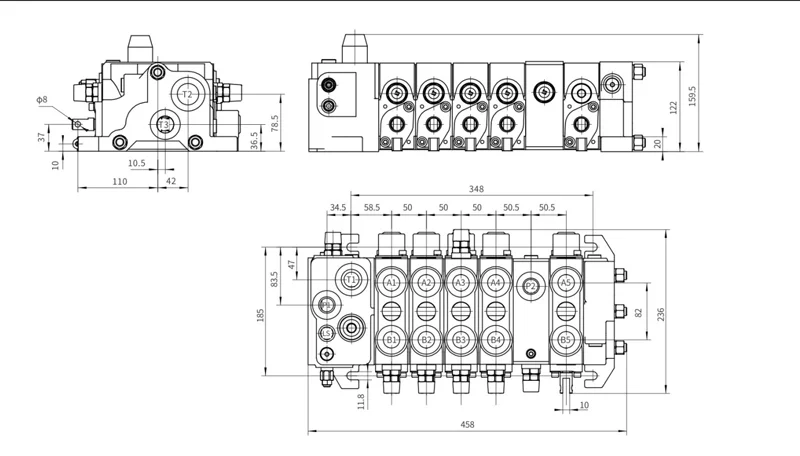

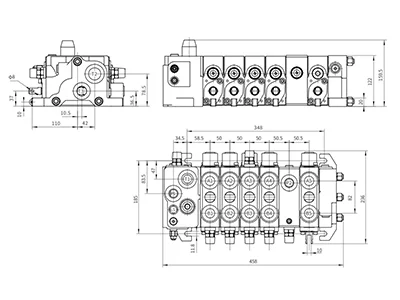

Plano de dimensiones

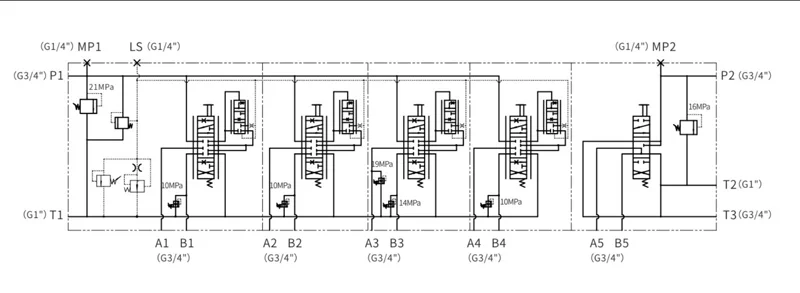

Diagrama
Proyectos de clientes
Un camión volquete minero exhibido por Shantui Heavy Industry en la feria Bauma Shanghai 2024, equipado con un manifold hidráulico con detección de carga de la serie QFZMG32.
Una máquina perforadora rotativa fabricada por una empresa de maquinaria de construcción en China, que utiliza un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG28H.
Equipo de perforación direccional fabricado por una empresa china con sede en Guizhou, que utiliza un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG28H.
Equipo de perforación para carreteras fabricado por un fabricante chino de maquinaria de perforación, equipado con un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG15H.
Un prototipo de vehículo de orugas, desarrollado por una empresa cotizada de la provincia de Hebei, probado con un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG14H.
