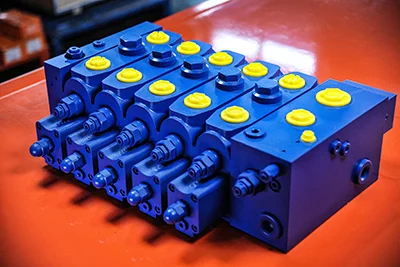

Bloque hidráulico con detección de carga

•
•
•
•

El bloque hidráulico con detección de carga QFZMG28H ha sido desarrollado bajo el principio LUDV para ofrecer una distribución precisa y eficiente del caudal en sistemas hidráulicos equipados con bombas de caudal variable y circuito de centro cerrado. Mediante la compensación de la presión de carga, garantiza una distribución proporcional del flujo entre múltiples actuadores, incluso cuando operan simultáneamente bajo diferentes condiciones de trabajo.

Solicitar un presupuesto

Diseñado para aplicaciones de alta presión y alto caudal, el bloque hidráulico QFZMG28H proporciona un control estable, una respuesta precisa y una excelente continuidad en los movimientos combinados, características esenciales en equipos de gran exigencia operativa.

Esta válvula es especialmente adecuada para maquinaria de construcción de alto rendimiento, como equipos de perforación rotativa y grúas sobre orugas, donde la coordinación fluida de múltiples funciones hidráulicas resulta fundamental para maximizar la productividad, la seguridad y la eficiencia del sistema.

Características y ventajas Pautas de selección

Características y ventajas

• Mecanismo de distribución de caudal LUDV: Cuando el caudal del sistema es insuficiente, este se distribuye proporcionalmente entre los actuadores, manteniendo un funcionamiento combinado continuo.
• Capacidad de control de múltiples actuadores: Permite controlar hasta 8 actuadores, lo que resulta adecuado para configuraciones complejas de sistemas hidráulicos.
• Diseño orientado a la estabilidad del sistema: Integra válvulas de retención de carga, válvulas de alivio de presión secundaria y compensadores de presión de carga, ofreciendo una alta repetibilidad y una baja histéresis.
• Capacidad de control proporcional y ajuste: Utiliza control proporcional mediante pilotaje hidráulico y permite ajustar el caudal limitando la carrera del carrete o palanca.

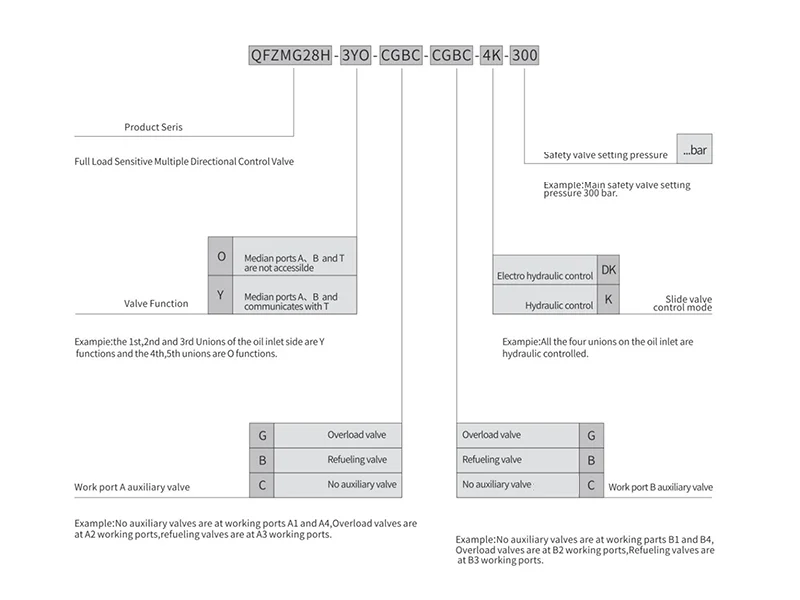

Pautas de selección

Bloque hidráulico de 2 carretes con detección de carga

Bloque hidráulico de 8 carretes con detección de carga

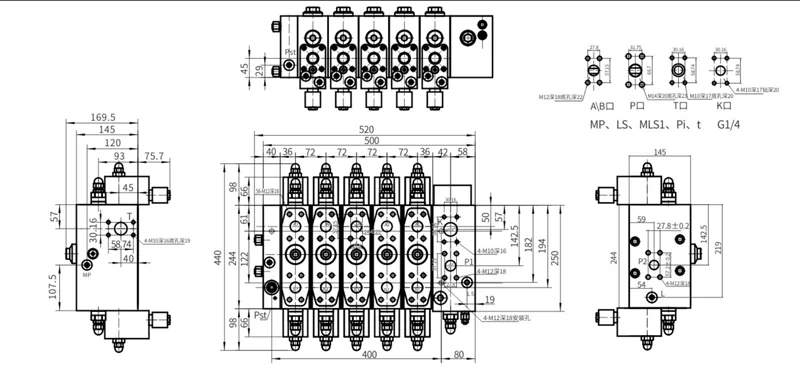

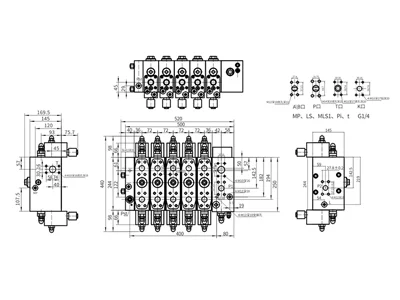

Plano de dimensiones

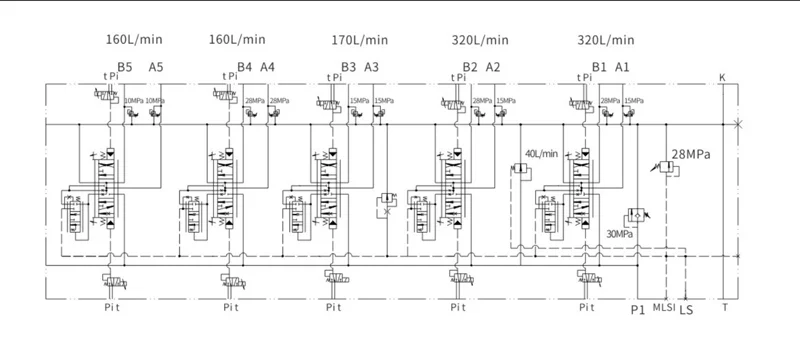

Diagrama

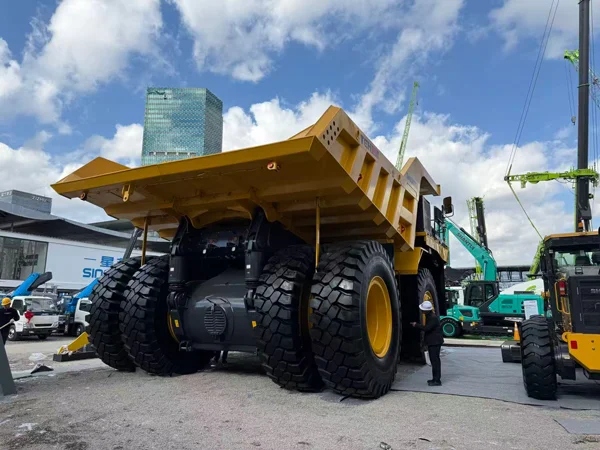

Un camión volquete minero exhibido por Shantui Heavy Industry en la feria Bauma Shanghai 2024, equipado con un manifold hidráulico con detección de carga de la serie QFZMG32.

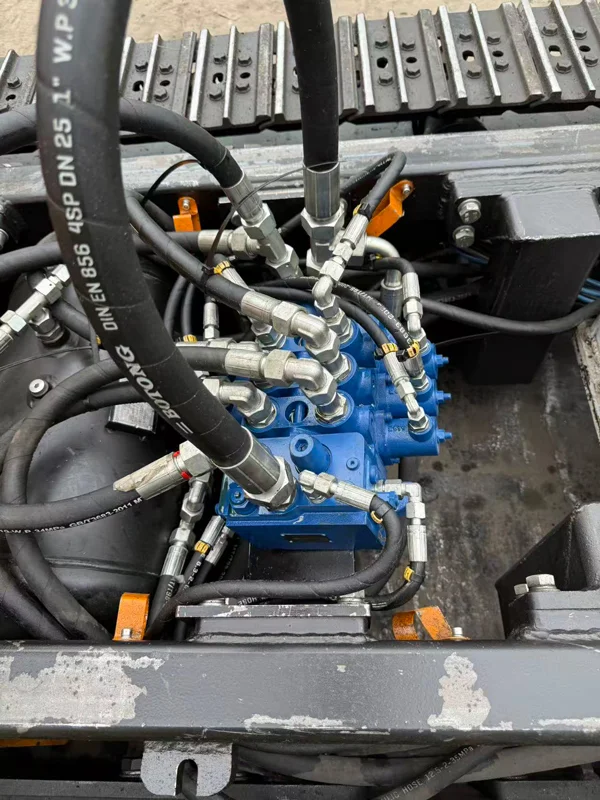

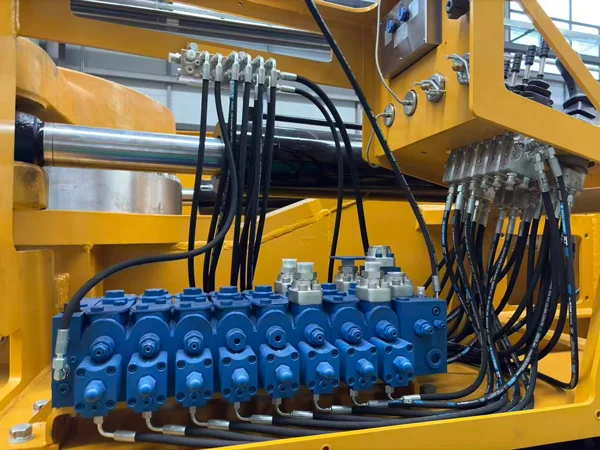

Una máquina perforadora rotativa fabricada por una empresa de maquinaria de construcción en China, que utiliza un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG28H.

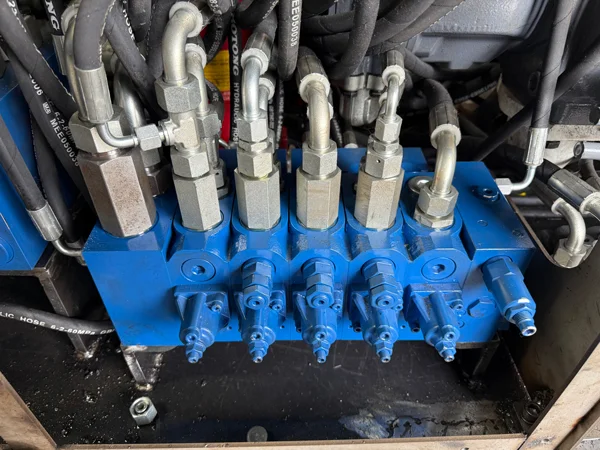

Equipo de perforación direccional fabricado por una empresa china con sede en Guizhou, que utiliza un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG28H.

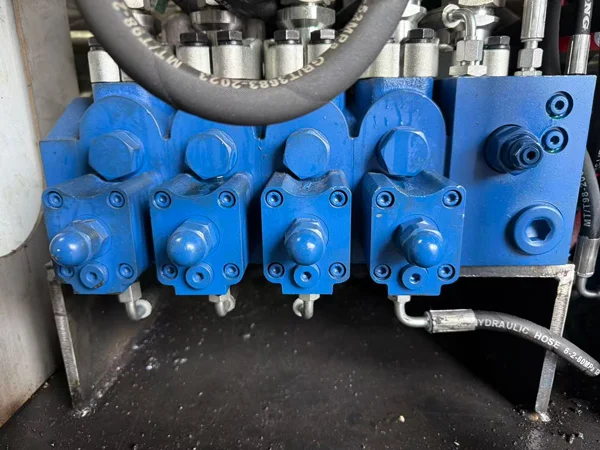

Equipo de perforación para carreteras fabricado por un fabricante chino de maquinaria de perforación, equipado con un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG15H.

Un prototipo de vehículo de orugas, desarrollado por una empresa cotizada de la provincia de Hebei, probado con un bloque de válvulas hidráulicas con detección de carga de la serie QFZMG14H.
