Motor hidráulico de alto par

Serie LTM (400-1400ml/r)

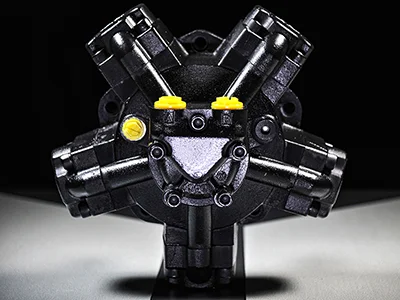

Motor hidráulico de alto par, Serie LTM (400-1400ml/r)
Los motores hidráulicos de baja velocidad y alto par de la serie LTM están diseñados para aplicaciones que requieren una elevada fuerza de accionamiento a bajas revoluciones. Su configuración radial de cinco pistones proporciona un gran desplazamiento, una entrega de par excepcional y un funcionamiento suave y estable incluso en condiciones de carga exigentes.
Solicitar un presupuesto
Gracias a su capacidad para generar un alto par a bajas velocidades, estos motores son ideales para sistemas de transmisión hidráulica directa, permitiendo accionar mecanismos de trabajo sin necesidad de utilizar cajas reductoras adicionales. Esto contribuye a simplificar el diseño del sistema, reducir los costes de mantenimiento y mejorar la fiabilidad general del equipo.
La serie LTM de motores hidráulicos destaca especialmente por su excelente estabilidad a baja velocidad, ofreciendo arranques suaves bajo cargas pesadas y un rendimiento constante durante operaciones continuas. Estas características la convierten en una solución ideal para maquinaria de construcción, equipos mineros, sistemas de elevación, cabrestantes y otras aplicaciones industriales que demandan una transmisión hidráulica robusta, eficiente y de larga duración.
Especificaciones técnicas
Medio de fluido Aceite hidráulico
Tipo de montaje Conexión roscada
Material de sellado NBR/FKM (Viton)
Material del cuerpo Hierro fundido
Caudal máximo 500L/min
Presióm máx. de trabajo 250bar

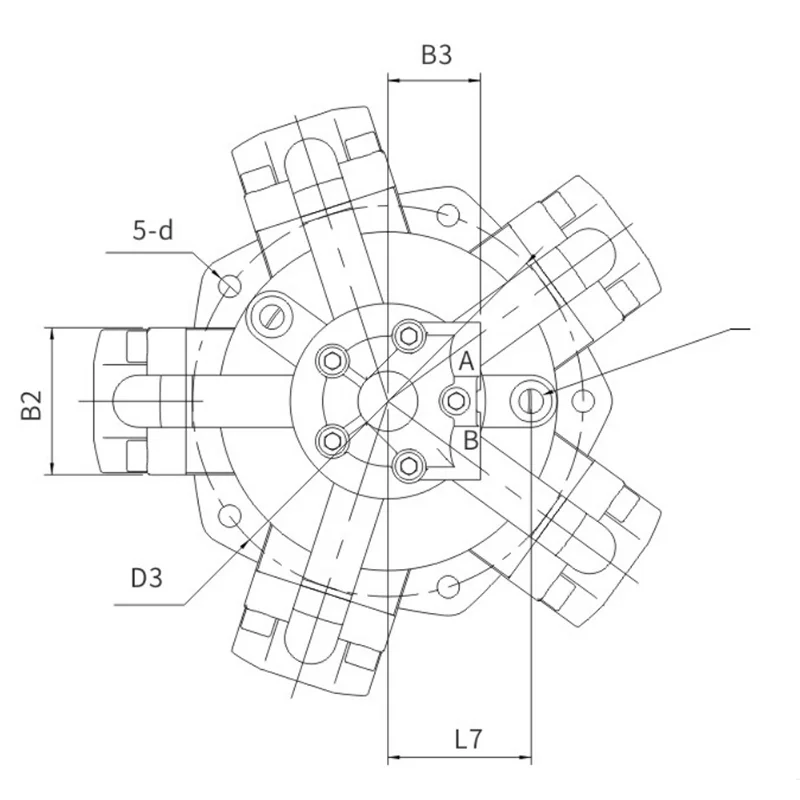

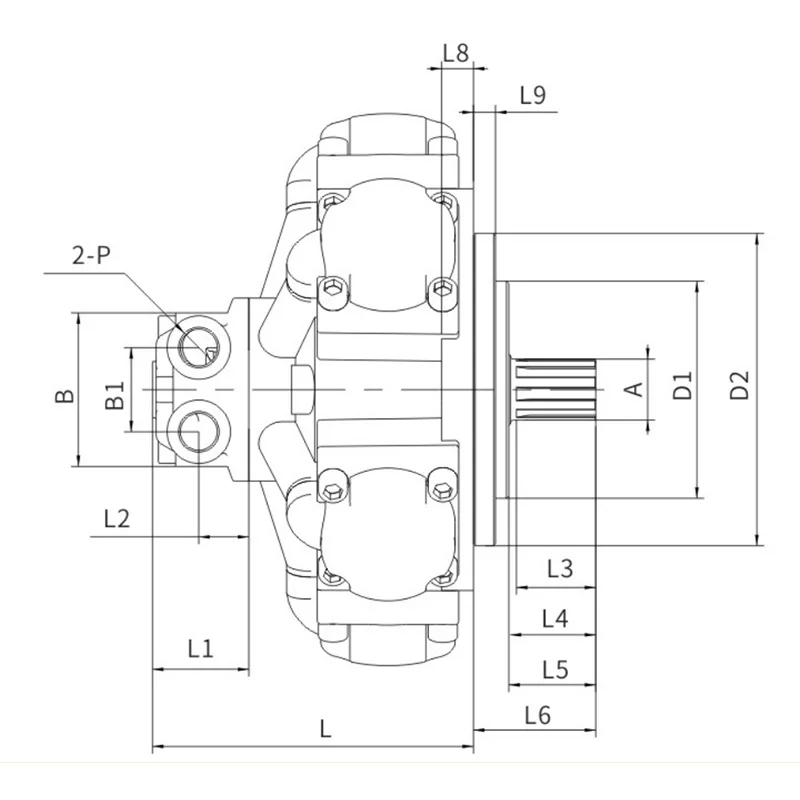

Modelo LTM2-100-280 LTM3-200-400 LTM6-400-600 LTM11-700-1300 LTM16-1400-2400
D 250 298 378 460 530
D1 120 134 150 178 206
D2 162f7 190f7 230f7 256f7 301f7
D3 180 210 254 300 327
d φ13 φ13 φ16.5 φ17 φ21
L 185 199 238 261 283
L1 60 60 82 63 63
L2 26 26 36 30 30
L3 30 38 50 50 65
L4 40 57 65 70 88
L5 55 58 71 74 107
L6 57 65 90 102 126
L7 73 78.5 94 110 120
L8 15 15 21 25 30
L9 14 14 16 18 22
B 124 124 124 150 150
B1 56 56 69 69 69
B2 80 84 106 112 142
B3 65 65 70 70 70
O G1/4'' G1/2'' G1/2'' G1/2'' G1/2''
P G3/4'' G3/4'' G1'' G1'' G1''
A 6-25b12×30b12×6f8 8-32b12×38b12×6f8 8-36b12×42b12×7f8 8-45×50a11×9d10 8-62b12×72b12×12f8
Modelo Desplazamiento (ml/r) Presión nominal (bar) Max. Pressure (bar) Par de salida (Nm) Par teórico específico (Nm) Rango de velocidad(r/min) Masa (kg)
LTM2-100 113 250 320 420 18 10-1250 27
LTM2-150 159 250 320 620 25 10-1000
LTM2-175 180 200 250 526 28 10-1000
LTM2-200 206 200 250 600 32 8-800
LTM2-250 235 200 250 800 40 8-630
LTM2-275 276 200 250 880 44 9-630
LTM3-200 201 250 320 800 32 8-800 35
LTM3-250 254 250 320 949 40 8-630
LTM3-300 289 200 250 864 46 6-500
LTM3-350 340 200 250 1000 55 6-400
LTM3-400 408 200 250 1300 65 6-400
LTM3-450 452 200 250 1440 72 6-400
LTM6-400 406 200 250 1290 64 5-630 63
LTM6-450 454 200 250 1460 73 5-630
LTM6-500 500 250 320 2000 80 5-500
LTM6-600 604 200 250 1920 96 4-500
LTM6-700 697 200 250 2220 111 4-400
LTM6-800 795 200 250 2520 126 4-320
LTM6-1000 980 200 250 3040 155 4-250
LTM11-700 697 200 250 2220 116 4-400 102
LTM11-800 795 200 250 2520 130 3-400
LTM11-1000 1022 250 320 4075 163 3-320
LTM11-1100 1116 200 250 3540 177 3-320
LTM11-1200 1209 200 250 3960 198 3-320
LTM11-1300 1328 200 250 4180 209 3-250
LTM11-1400 1386 200 250 4400 220 2-400
LTM11-1600 1531 200 250 4860 243 2-320
LTM11-1800 1814 200 250 5433 283 2-320
Diagrama
Diagrama
Pautas de selección
Pautas de selección
Características y ventajas
  • Estructura radial de cinco pistones: optimizada para ofrecer un alto par a baja velocidad con un rendimiento estable.
  • Capacidad de accionamiento directo con gran cilindrada: rango de cilindrada de 400 a 1400 ml/rev, lo que permite el accionamiento directo de los mecanismos de trabajo.
  • Alto par de salida: el par nominal puede superar los 5400 N=m, permitiendo su uso en aplicaciones exigentes de trabajo pesado.
  • Adecuado para condiciones de carga elevada: ideal para accionamientos de giro, traslación y cabrestante en condiciones operativas de gran carga.
